Электробезопасность зарядных станций
Европейский регламент ITC-BT-52 (Дополнительная техническая инструкция по низковольтному оборудованию) устанавливает требования, которые должны соблюдаться при установке инфраструктуры подзарядки электромобилей в зданиях и на автостоянках.
В соответствии с этим регламентом, когда зарядная станция оборудована электрической розеткой или автомобильным разъемом в соответствии с серией Стандартов EN 62196, для обеспечения безопасности людей и установленного оборудования требуются меры против токов утечки с компонентом постоянного тока, за исключением случаев, когда эти меры необходимы. меры должны быть включены в саму зарядную станцию.
Соответствующими мерами являются внедрение дифференциалов типа B или типа А:
- Дифференциалы типа B для обнаружения токов утечки постоянного тока; или
- Дифференциалы типа А для обнаружения утечек переменного тока с компонентом постоянного тока и оборудование, обеспечивающее отключение питания в случае неисправных токов с компонентом постоянного тока более 6 мА (устройство обнаружения дифференциального тока постоянного тока (RDC-DD)) в соответствии со стандартом IEC 62955.
Такая реализация дифференциалов требует установки линии между счетчиком и зарядным устройством и размещения выбранной защиты как можно ближе к зарядной станции, чтобы обеспечить максимально возможную защиту.
Интеграция электрических средств защиты в зарядные устройства для электромобилей

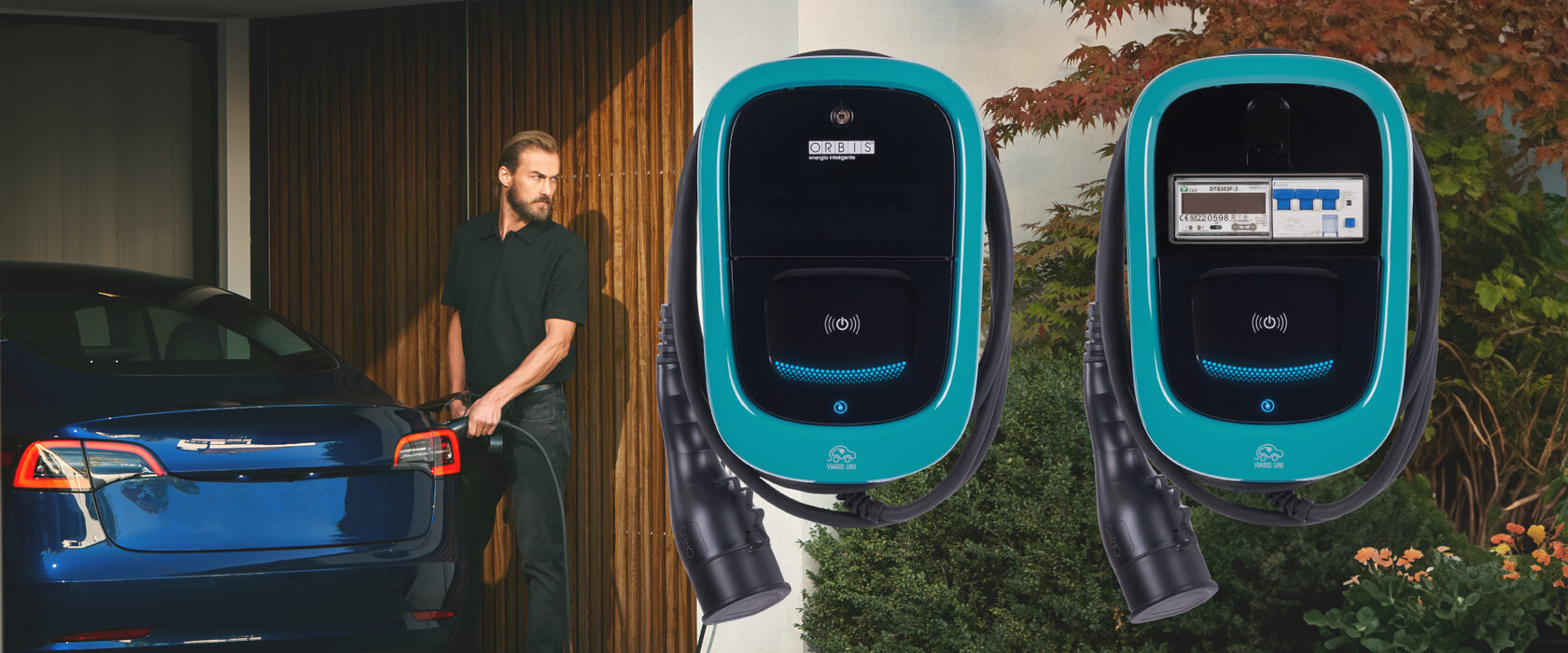

Всегда заботясь об удовлетворительном опыте установки и эксплуатации, модели VIARIS UNI +, VIARIS UNI + BT2, и VIARIS COMBI + в стандартной комплектации оснащены DIN-рейкой из 8 или 10 модулей для размещения электрических средств защиты и счетчика электроэнергии, доступ к которым осуществляется через запираемую на ключ дверь.
Кроме того, ORBIS - один из немногих производителей, предлагающих интеграцию электрических средств защиты по запросу практически во все зарядные устройства для электромобилей серии VIARIS.
Такая интеграция дает большие преимущества по сравнению с установкой внешней защиты:
- Безопасность тем выше, чем ближе установлена выбранная защита. Таким образом, интеграция является наиболее безопасным решением.
- Стоимость установки ниже, поскольку нам не нужно устанавливать новую электрическую панель для защиты.
- Установка электрического зарядного устройства выполняется быстрее.
- Средства защиты более надежны, поскольку они находятся в ящике с ключом и не могут быть использованы третьими лицами без разрешения.
- У нас будет более эстетичная установка, без картин, которые затачивают стену.
Опционально они также могут быть изготовлены с магнитотермической и дифференциальной защитой переменного тока, а также счетчиком мощности, сертифицированным MID в соответствии с европейским законодательством.
Зарядные устройства ORBIS VIARIS также входят в стандартную комплектацию:
- Детектор утечки постоянного тока для защиты людей от опасности поражения электрическим током.
- Система мониторинга, которая в случае неисправности зарядного устройства активирует реле без напряжения, к которому может быть подключено внешнее устройство, изолирующее зарядное устройство от остальной части установки.
В зарядных устройствах VIARIS с 2 розетками, таких как VIARIS COMBI + или VIARIS CITY+, средства защиты независимы для каждого из разъемов, поэтому, если в одном из них есть проблема, другая розетка остается в рабочем состоянии. и работает.
Вы можете ознакомиться со всеми подробностями интеграции средств защиты в зарядные устройства VIARIS в их технических паспортах:
